업계 최고 용량 24Gb, 최고 성능 40Gbps 이상 구현
12나노급 미세 공정...불필요한 전력 소모 대폭 줄여
연내 주요 GPU 고객사와 검증...내년 초 제품 상용화

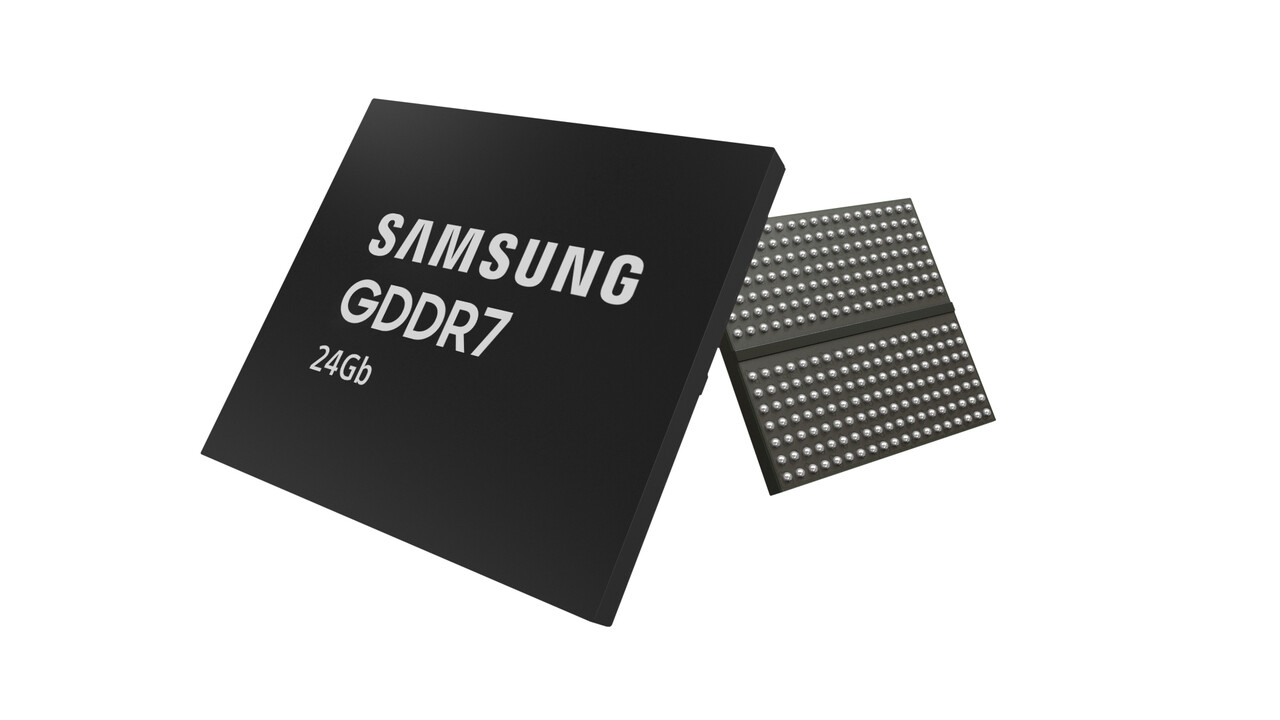

삼성전자가 업계 최초로 12나노급 24Gb(기가비트) D램 개발을 완료했다. [삼성전자 제공=뉴스퀘스트]
삼성전자가 업계 최초로 12나노급 24Gb(기가비트) D램 개발을 완료했다. [삼성전자 제공=뉴스퀘스트]

【뉴스퀘스트=김민우 기자】 삼성전자가 업계 최초로 12나노급 24Gb(기가비트) GDDR7 D램 개발을 완료했다.

업계 최고 사양을 구현한 이번 제품은 기존 그래픽 D램의 응용처를 넘어 인공지능(AI) 워크스테이션, 데이터센터 등 고성능 제품을 필요로 하는 분야에까지 활용될 예정이다.

17일 삼성전자에 따르면, 이번 개발된 GDDR7 D램은 24Gb의 고용량과 40Gbps(기가비트/초) 이상의 속도를 갖췄고 전작 대비 용량, 성능, 전력 효율이 모두 향상됐다.

GDDR(그래픽 전용 DDR 메모리)는 GPU(그래픽처리장치)에서 사용하는 고속 그래픽 메모리다.

3D 그래픽 처리, 비디오 게임, 영상 편집 등 그래픽을 처리하는 작업에 빠른 데이터 전송을 지원한다.

삼성전자는 이번 제품에 12나노급 미세 공정을 적용했다. 동일한 패키지 크기에 셀 집적도가 늘어났고, 전작 대비 50% 향상된 용량을 구현했다.

또 'PAM3 신호 방식'을 통해 그래픽 D램 중 업계 최고 속도인 40Gbps를 구현했으며, 사용 환경에 따라 최대 42.5Gbps까지의 성능을 자랑한다.

아울러 제품 내 불필요한 전력 소모를 줄이는 'Clock 컨트롤 제어 기술'과 '전력 이원화 설계' 등을 통해 제품의 전력 효율을 극대화했다.

Clock 컨트롤 제어 기술은 모든 회로에 대해 동작이 필요할 때만 작동하도록 해 전력 소모를 줄인다.

전력 이원화 설계는 저속 동작시 외부 전압을 낮추거나 내부에서 자체적으로 낮은 전압을 만들어 전력 사용량을 최소화하는 기법을 말한다.

또한, 고속 동작 시에도 누설 전류를 최소화하는 '파워 게이팅 설계 기법'을 적용해 제품의 동작 안정성도 향샹시켰다.

삼성전자는 이번 '24Gb GDDR7 D램'을 연내 주요 GPU 고객사의 차세대 AI 컴퓨팅 시스템에서 검증을 시작해 내년 초 제품을 상용화한다는 계획이다.

배용철 삼성전자 메모리사업부 상품기획실 부사장은 "지난해 7월 '16Gb GDDR7 D램'을 개발한데 이어 이번 제품도 업계 최초로 개발에 성공해 그래픽 D램 시장에서의 기술 리더십을 공고히 했다"며 "AI 시장의 빠른 성장에 발맞춰 고용량∙고성능 제품을 지속 선보이며 시장을 선도해 나갈 것"이라고 밝혔다.
